Anleitung Solarboot bauen
BINSE e.V. hat bereits mit den Kindern der Grundschule Berchum-Garenfeld Solarboote gebastelt. Die Grundschulkinder waren sehr begeistert, als die fertigen Solarboote zu Wasser gelassen werden konnten.
Das Solarboot bringt den Kindern spielerisch bei, wie eine Solarzelle funktioniert. Sonnenkraft wird damit als sauberer Energieträger erfahren, die die Boote durch eine Solarzelle zum Fortbewegen auf dem Wasser bringt
Hier finden Sie die bebilderte Anleitung zum Nachbauen:
Das Solarboot ist fertig und kann jetzt zu Wasser gelassen werden!
Bauplan Solarboot
Um das Solarboot nachzubauen, sind folgende Materialen notwendig:
Leichte Holzplatte
Styropor
Schrauben
Muttern
Eltektrokabel
Lüsterklemmen
Gummibänder
Solarzelle (hier verwendet: SM 2380, vergossen)
Solarmotor (RF 300)
Motorhalterung
Luftschraube
Zunächst werden die Löcher auf der Holzplatte vorgebohrt.
Dann wird eine Schraube durch eines der vorgebohrten Löcher geführt.
Die Lüsterklemme wird nun auf die Holzplatte gesteckt.
Jetzt wird die Lüsterklemme mit einer Mutter auf die Holzplatte fixiert.

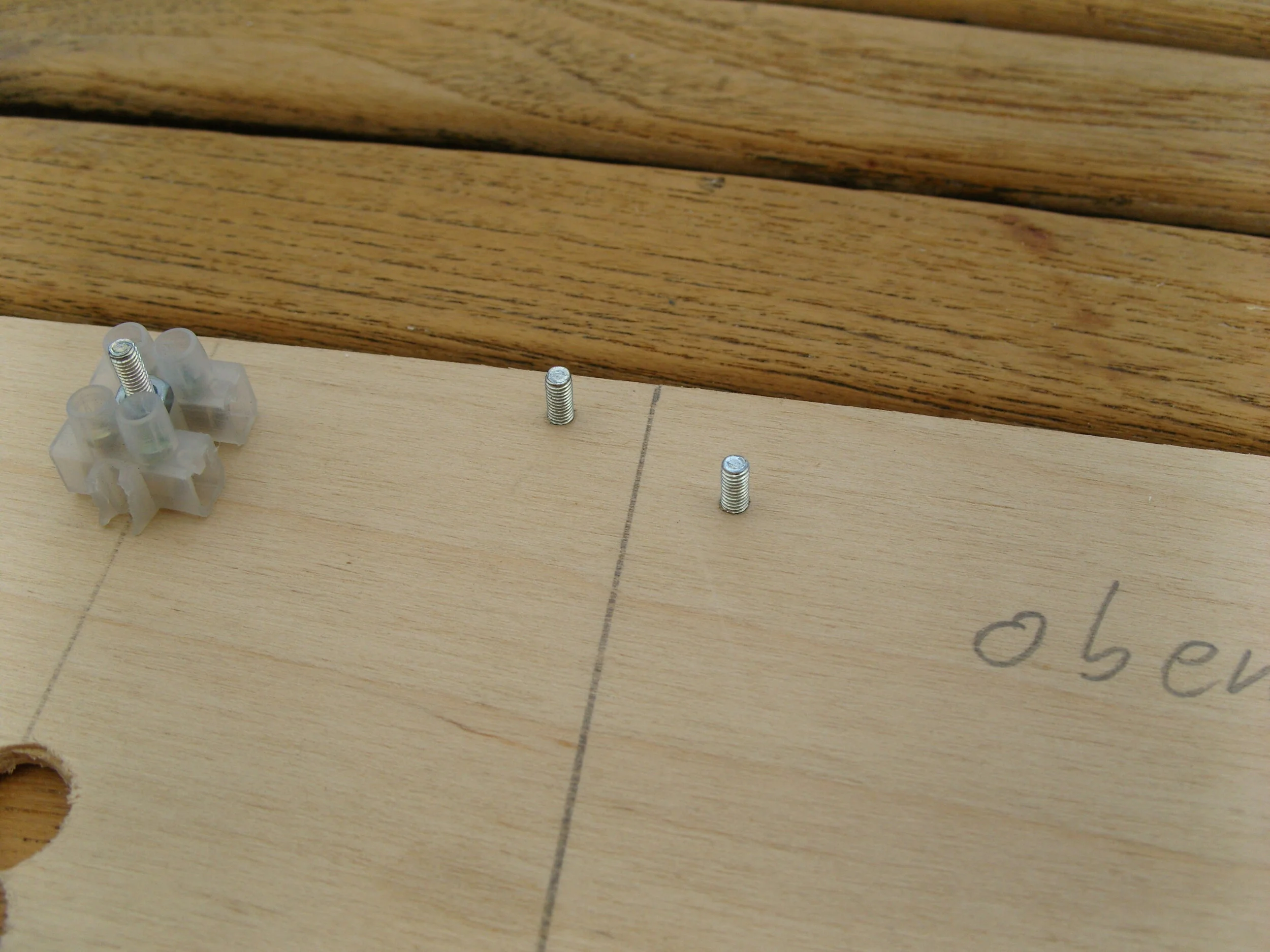

Als nächstes werden zwei weitere Schrauben für die Motorbefestigung in zwei der vorgebohrten Löcher gesteckt.
Der Motor wird auf die Holzplatte gesetzt.
Das Motorgehäuse wird mit den Muttern auf der Holzplatte fixiert.

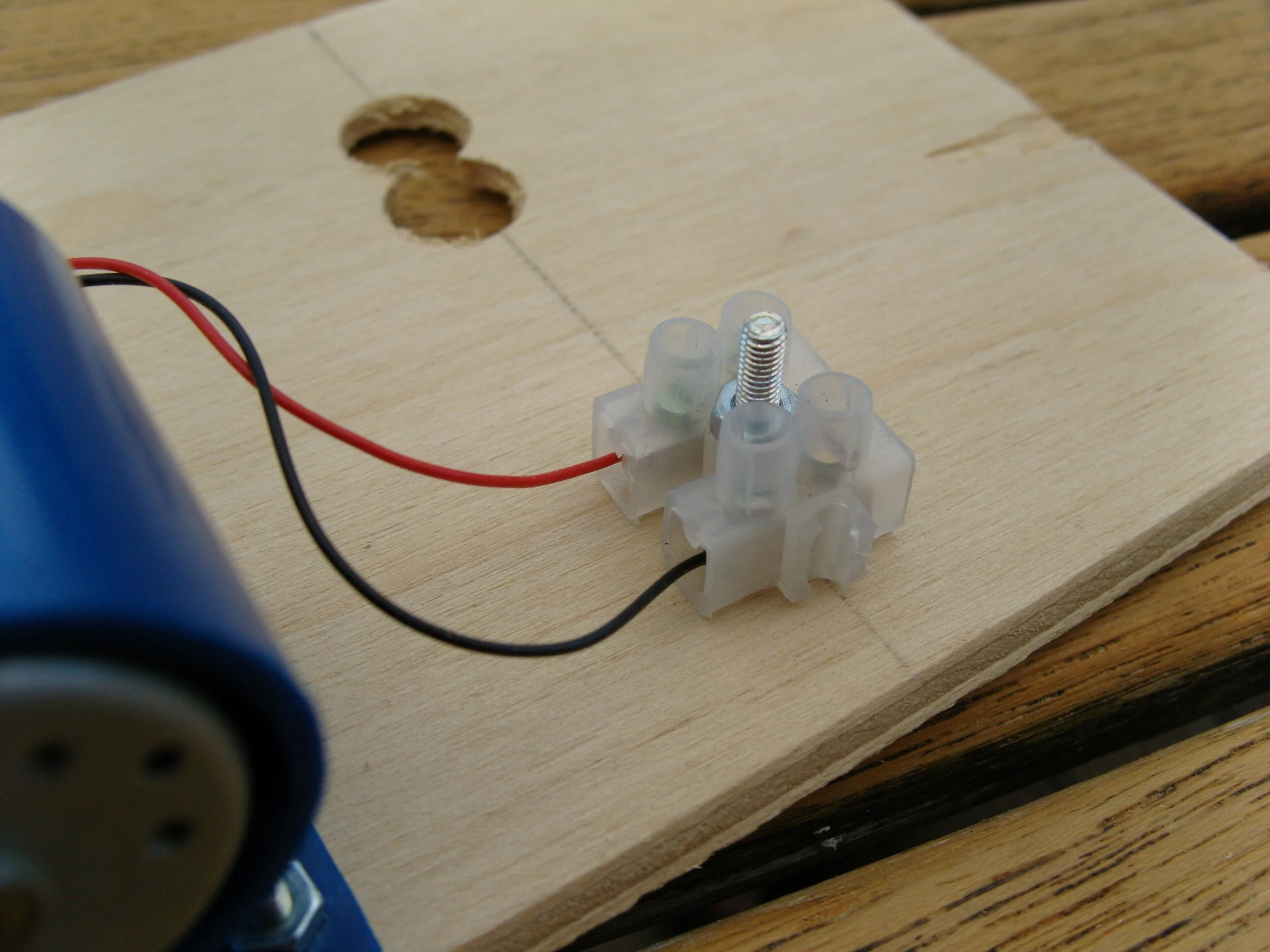

Nun werden die Drähte des Motors mit der Lüsternklemme verbunden. Hierbei unbedingt auf die Farbe der Anschlussdrähte achten!
Die Solarzelle mit der Rückseite nach oben drehen.
Den Pluspol mit dem roten Anschlussdraht verbinden und den Minuspol mit dem schwarzen Anschlussdraht verbinden. Unbedingt auf die Farben der Drähte achten!
Die Solarzelle mit der Kollektorfläche nach oben drehen. Die Drähte jetzt vorsichtig an der Seite nach oben biegen.
Die Solarzelle nun auf die Holzplatte legen und dabei die vorgebohrten Löcher nutzen, damit die Solarzelle eben aufliegt.
Die Solarzelle mit zwei Gummibändern an der Holzplatte fixieren.
Die Solarzelle wird nun angeschlossen. Hierbei auf die richtige Farbe der Drähte achten!
Die Holzplatte nun auf die beiden Styroporteile legen.
Die Holzplatte und die Styroporteile werden über Kreuz mit jeweils zwei Gummibändern verbunden.
Styropor und die Holzplatte sind nun miteinander verbunden.
Das Solarboot ist jetzt beinahe fertig.
Zum Schluss die Luftschraube anbringen und das Solarboot ist fertig, um es zu Wasser zu lassen.
